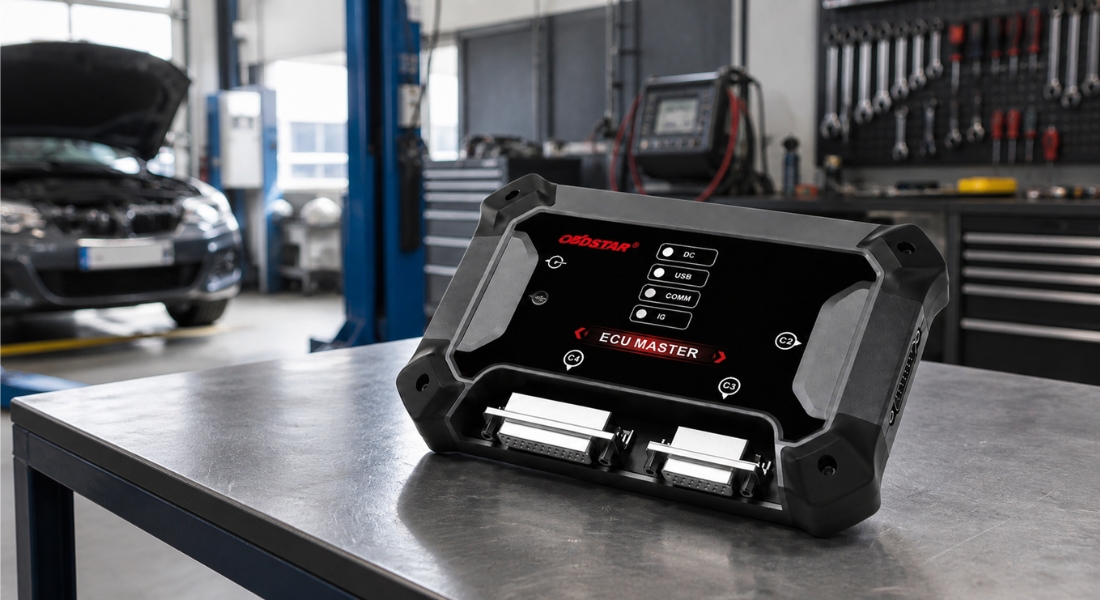

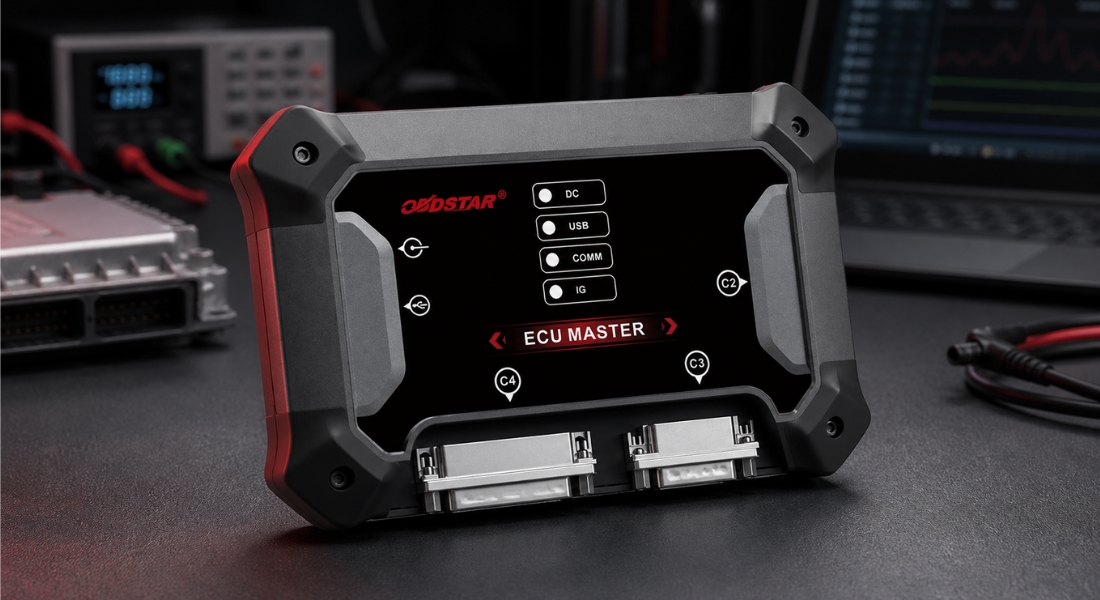

OBDStar ECU Master (HW)

Podroben opis izdelka

OBDStar ECU Master je profesionalni programator, namenjen delu z krmilnimi enotami osebnih avtomobilov in električnih vozil. Glede na izbrano licenco omogoča branje, zapisovanje, varnostno kopiranje in kloniranje podatkov krmilnih enot ali obnovitev podprtih modulov SRS in zračnih blazin po nesreči. Naprava podpira glavne načine komunikacije, ki se uporabljajo pri programiranju avtomobilskih enot, vključno z načini OBD, BENCH, BOOT, JTAG in BDM. Programska oprema je namenjena računalnikom z operacijskim sistemom Windows 10 ali novejšim. Programska oprema ECUMaster vsebuje opozorila o nepravilnem postopku, ki pomagajo zmanjšati tveganje napak pri priključevanju in programiranju enote. Za podprte ECU-je in module zračnih blazin so na voljo izbirni specializirani kabli, ki omogočajo neposredno povezavo brez ročnega povezovanja posameznih pinov. Naprava se na računalnik priključi prek USB-kabla. Posamezne operacije se nato izvajajo prek preglednega programa OBDStar ECU Master.

Gre le za strojno opremo – izbrano programsko licenco A, B, C, D ali katero koli kombinacijo dodate zgoraj na strani, tukaj ali v košarici.

Razpoložljive licence

Za napravo je potrebno dodatno kupiti licenco po vaši izbiri. Na voljo so naslednje možnosti:

• Možnost A – Osebna vozila: programiranje in kloniranje krmilnih enot osebnih in električnih vozil
• Možnost B – Motorna kolesa: branje, zapisovanje in kloniranje krmilnih enot motornih koles
• Možnost C – Tovorna vozila: programiranje in kloniranje krmilnih enot tovornih vozil, avtobusov in delovnih strojev
• Možnost D – Varnostni meh: obnovitev podprtih SRS in enot varnostnih mehov po nesreči
• Varianta Full – A+B+C+D

Varianta A – Osebna vozila

Varianta A je namenjena programiranju krmilnih enot osebnih avtomobilov in izbranih električnih vozil. Podpira delo z enotami motorja ECM, menjalnika TCM, karoserije BCM ter pri združljivih električnih avtomobilih tudi z baterijskimi in krmilnimi enotami BMS in VCU.

Podprte funkcije

• branje in zapisovanje podatkov enot ECM, TCM, BCM ter izbranih BMS / VCU
• kloniranje enot in prenos podatkov med originalno in nadomestno enoto
• branje in zapisovanje pomnilnikov Flash in EEPROM
• avtomatska korekcija kontrolne vsote CheckSum
• branje in zapisovanje VIN
• Virgin Reset, personalizacija in prenos podatkov
• pretvorba in dešifriranje podatkov imobilizatorja
• IMMO OFF / ON
• branje in zapisovanje zemljevidov krmilnih enot
• odklepanje in zaklepanje podprtih ECU-jev
• kalibracija senzorja temperature hladilne tekočine pri podprtih enotah
• kalibracija števca prevoženih kilometrov in delovnega časa ECU-ja pri podprtih sistemih

Varianta B – Motorna kolesa

Varianta B je namenjena delu z krmilnimi enotami motornih koles. Podprte aplikacije vključujejo izbrane enote znamk Harley-Davidson, Honda, CFMOTO, Kawasaki in drugih proizvajalcev, navedenih v aktualnem seznamu podpore.

Podprte funkcije

• branje in zapisovanje podatkov ECU-jev motociklov
• branje in zapisovanje pomnilnikov podprtih enot
• kloniranje izbranih krmilnih enot motorjev
• branje in zapisovanje VIN-a
• Virgin Reset podprtih enot
• ponastavitev podatkovnega pomnilnika
• kalibracija števca kilometrov pri podprtih enotah
• delovanje v načinu BENCH glede na tip krmilne enote

Varianta C – Tovorna vozila

Varianta C je namenjena krmilnim enotam tovornih vozil, avtobusov, kmetijskih strojev in druge težke tehnike. Podpira izbrane enote ECM, TCM in BCM znamk Mercedes-Benz, Volvo, Scania, MAN, Iveco, Isuzu, Mitsubishi Fuso, Ford, John Deere, Kubota, Yanmar in drugih proizvajalcev.

Podprte funkcije

• branje in zapisovanje podatkov enot ECM, TCM in BCM
• kloniranje podprtih krmilnih enot
• branje in zapisovanje VIN
• Virgin Reset podprtih enot
• avtomatska korekcija kontrolne vsote CheckSum
• branje in zapisovanje zemljevidov krmilnih enot
• odklepanje in zaklepanje podprtih ECU-jev
• IMMO OFF / ON
• kalibracija števca kilometrov pri podprtih sistemih
• delovanje v načinih BENCH, BOOT, JTAG in BDM glede na tip enote

Varianta D – Airbag

Varianta D je namenjena strokovnjakom, ki se ukvarjajo s popravili SRS in enot zračnih blazin. Pri podprtih modulih omogoča branje potrebnih podatkov, brisanje shranjenih zapisov o nesrečah in obnovitev enote po aktivaciji zadrževalnega sistema.

Podprte funkcije

• branje in varnostno kopiranje podatkov podprtih SRS- in zračnih blazin
• izbris shranjenih podatkov o nesrečah po nesreči
• zapiš popravljenih podatkov nazaj v krmilno enoto
• obnova in popravilo podprtih modulov zračnih blazin
• branje in zapisovanje pomnilnikov EEPROM, Flash ali DFlash glede na tip enote
• delovni postopki in informacije, potrebne za pravilno priključitev enote
• opozorila o nepravilnem delovnem postopku

Razpoložljivost funkcije Crash Reset je odvisna od posameznega proizvajalca, oznake enote zračne blazine, uporabljenega procesorja in trenutne različice programske opreme. Pred začetkom popravila priporočamo, da preverite zadevni modul v aktualnem seznamu podprtih enot.

Podprti načini priključitve

• OBD – komunikacija in programiranje prek diagnostičnega priključka vozila
• BENCH – delo z demontirano enoto brez potrebe po njenem odpiranju
• BOOT – neposredno branje in zapisovanje enote v servisnem načinu
• JTAG / BDM – delo z izbranimi procesorji in pomnilniki prek neposredne povezave

Podprti komunikacijski protokoli

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• drugi protokoli glede na tip krmilne enote

Tehnični parametri

• Operacijski sistem: Windows 10 in novejši
• Delovna temperatura: od -10 °C do 55 °C
• Temperatura skladiščenja: od -20 °C do 70 °C
• Dimenzije: 176 × 115 × 31 mm

Vsebina paketa

• OBDStar ECU Master (treba je dodatno kupiti licenco za programsko opremo po vaši izbiri)
• napajalnik
• glavni kabel
• USB-kabel
• BENCH-kabel
• komplet povezovalnih kablov Jumper Wire
• podaljševalni povezovalni kabel 3-v-1 Jumper
• večnamenska plošča za branje in zapisovanje podatkov C4-01
• adapter C4-10
• kabel W004
• kabel W005
• kabel W006
• navodila za uporabo
