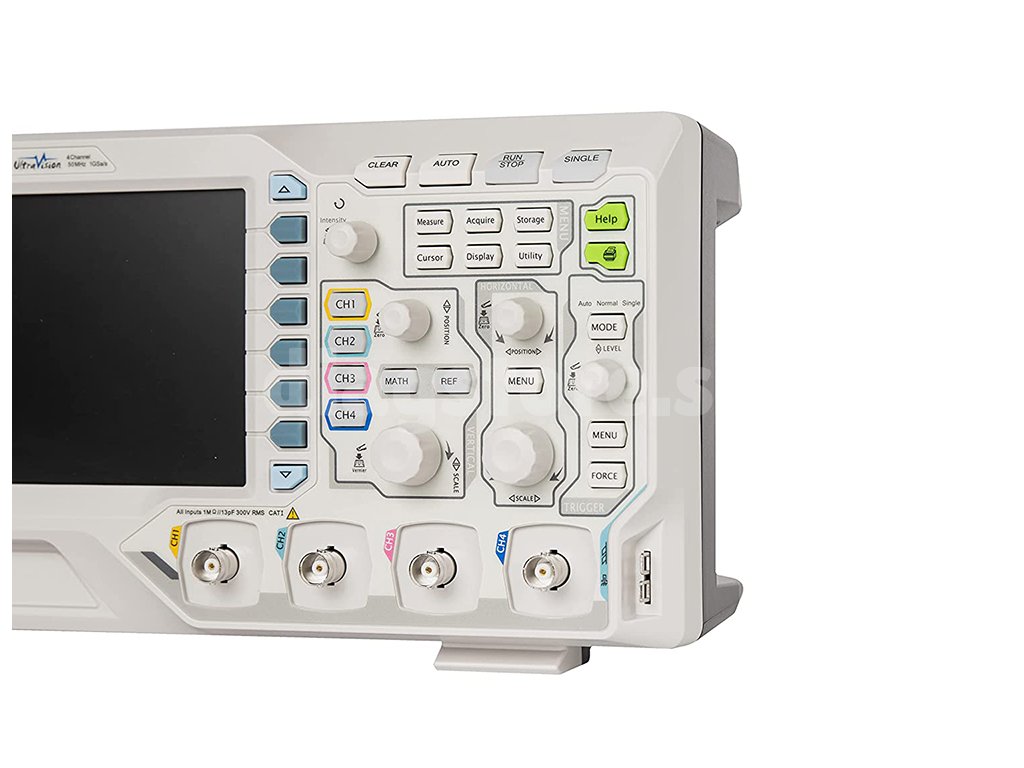

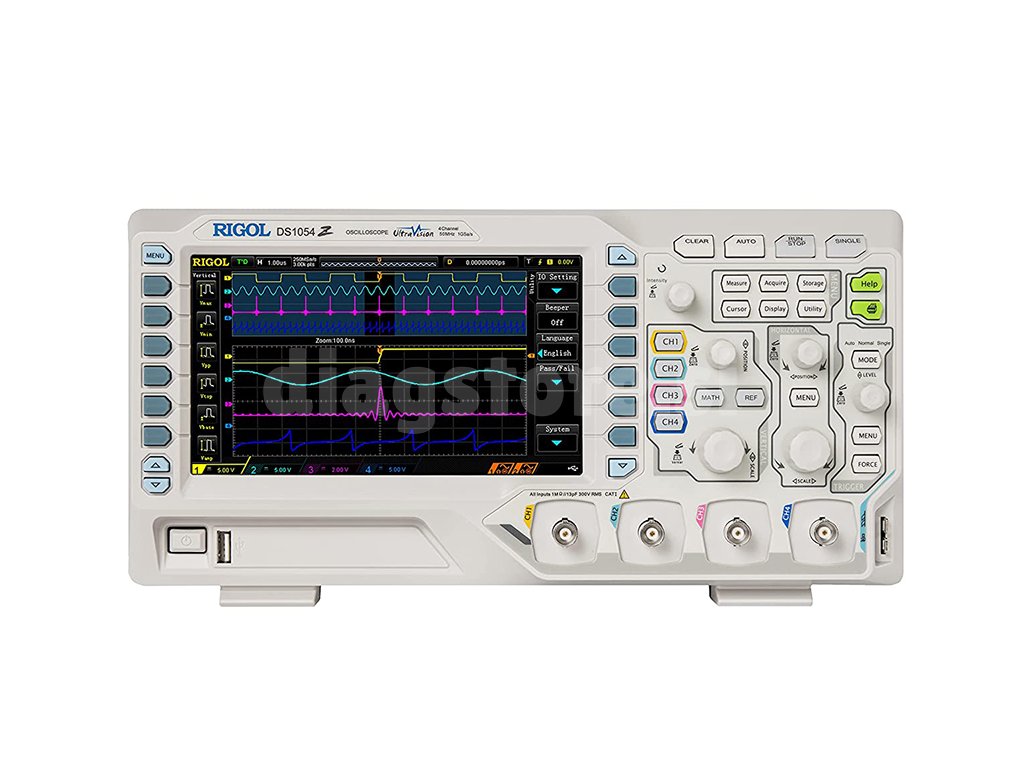

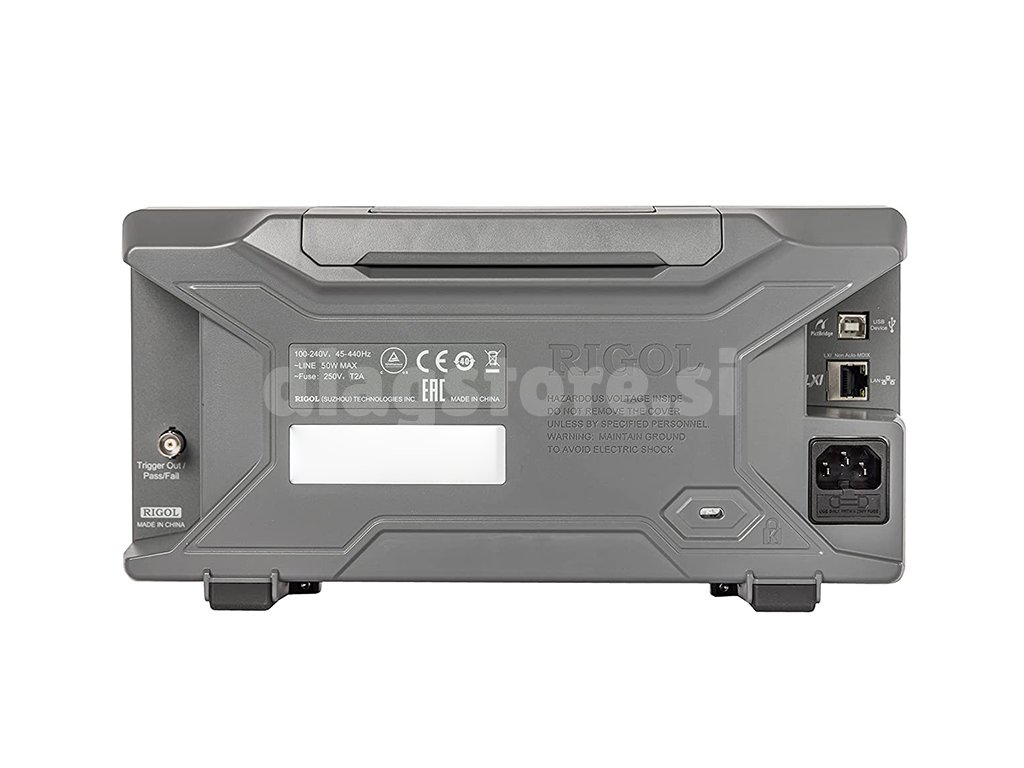

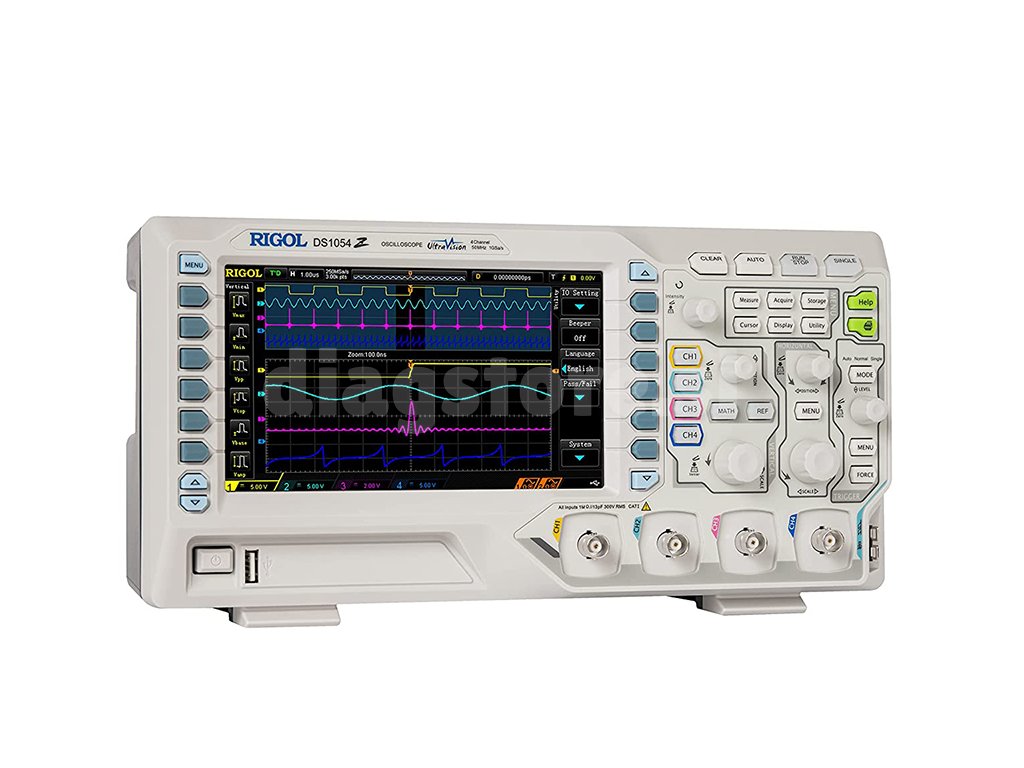

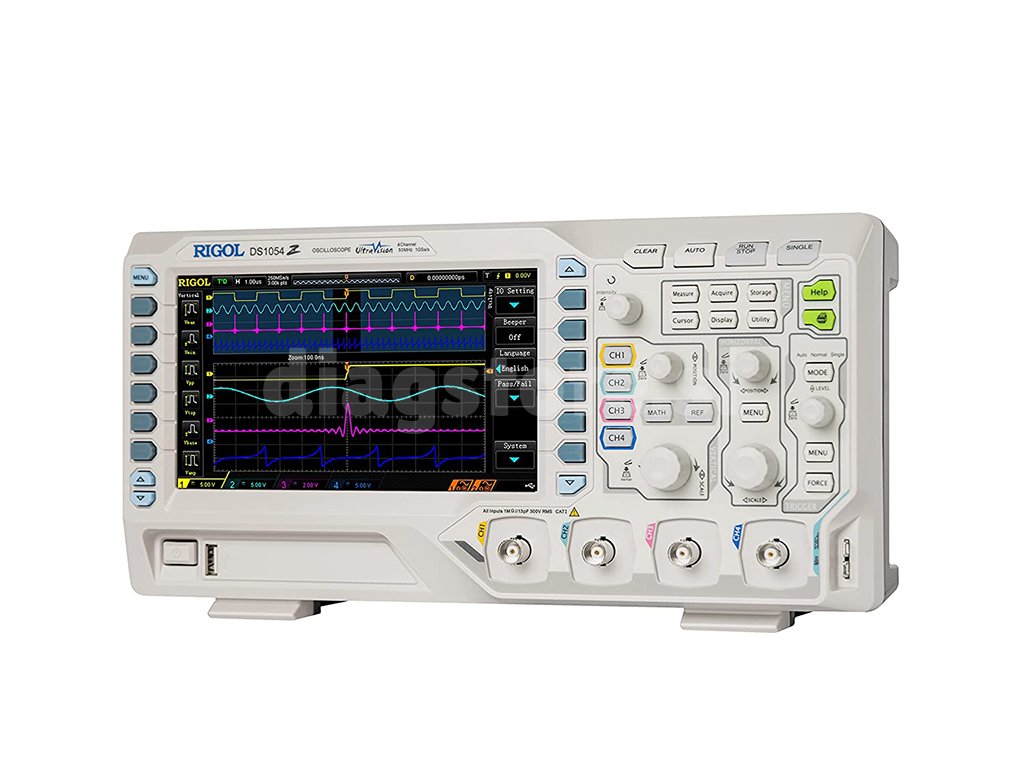

4-kanalni osciloskop Rigol DS1054Z
Koda: 1218Podroben opis izdelka
Rigol DS1054Z je 4-kanalni osciloskop s stroškom vzorčenja 1GS/s in pomnilnikom 12 milijonov točk. S strošnjo osveževanja 30000 wfm/s je mogoče hitro analizirati signal in poiskati morebitne težave, ki so lahko prisotne v signalu. Prepustnost modela se deli s številom aktivnih kanalov, 250 MS/s (4 aktivni kanali), 500 MS/s (2 aktivna kanala), 1GS/s (1 aktivni kanal). Pomnilnik te naprave je 24Mpts, razdeljen med štiri kanale. Uritev je opremljena z vmesnikom USB za prenos podatkov v računalnik ali na pomnilniško kartico.
Technologija Ultra Vision
Ultra Vision prikazuje prekrivajočo se paleto signalov glede na intenzivnost in zagotavlja globino spomina do 24Mpts za podroben prikaz signalov.
Specifikacije
| Pamet | 24 Mpts (deljeno s številom kanalov). |
| Frekvenca vzorčenja | 250 MS/s (4 aktivni kanali), 500 MS/s (2 aktivna kanala) 1 GS/s (1 aktivni kanal) |
| Pregledovanje | 7" TFT, 800x480 slikovnih pik, 160.000 barv |
| Vhodna impedanca | 1 MΩ |
| Število kanalov | 4 |
| Horizontalna lestvica (vnos) | 5 ns/div - 50s/div |
| Vertikalna občutljivost (vnos) | 1 mV/div - 10 V/div |
| A/D pretvornik | Resolucija 8 bitov |
| Maksimalna napetost | CAT I 300 Vrms, CAT II 100 Vrms, prehodna prenapetost 100Vpk |
| čas povečanja | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Podpora za sonde | 0,1x - 1000x |
| izmerjena vrednost šuma | 1 mVpp (pri 100 ms, 1mV/div, dolžina snemanja: 3Mpts) |
| Povezava | USB 2.0 tip A, USB 2.0 tip B, LAN |
| Teža (brez škatle) | 3,2 kg |
| Mere | 313 x 161 x 122 mm |
Vsebina paketa
- Siglent Rigol DS1054Z osciloskop
- 4 pasivne sonde 1x/10x (150 MHz, tip RP2200)
- kabel USB
- napajalni kabel
- priročnik
Dodatni parametri
| Kategorija: | Osciloskopi |
|---|---|
| EAN: | 4016139006819 |
