Launch O2-2 osciloskop 4ch
Code: 2598Product detailed description
Launch O2-2 Scope Box je vsestranski in enostaven za uporabo dodatni modul, ki zaznava napake visoke ravni na različnih električnih komponentah, kot so senzorji, aktuatorji in vezja. Z integracijo z orodji za skeniranje serije X-431 prek aplikacije O2-2 omogoča prodajalni in tehniku razširitev funkcionalnosti orodja za skeniranje.
Združljiv s številnimi diagnostičnimi orodji Launch, kot so X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0, PROS ELITE.
Glavne prednosti škatle za daljnogled O2-2
- Ima možnost snemanja in predvajanja podatkov v obliki valov visoke ločljivosti za prihodnje analize
- izbira hitrosti prikaza oblike valovanja za hitro analizo
- Knjižnica vnaprej določenih signalov oblike valovanja, vgrajen pomnilnik
- Registracija in shranjevanje preizkušenih signalov za poznejšo analizo in odpravljanje težav
- Automatska prilagoditev vseh signalov grafikonov na vseh 4 kanalih
- Odvisna ozemljitev vsakega kanala za zmanjšanje popačenja preskusnih signalov
- Visokokakovostni priključki BNC
- Kompletni komplet adapterjev za sisteme vžiga, senzorje, priključke in drugo dodatno opremo
- Množica avtomobilskih testov vključuje vezja, senzorje, aktuatorje, teste vžiga in drugo
- Dostop do 23 načinov samodejnih meritev, ki so prikazani na enem zaslonu za enostaven preklop
- Za pregled natančnih podrobnosti uporabite funkcijo povečave/pomanjšave
- Prilagodljive osebne nastavitve sistema, ki jih lahko shranite kot konfiguracijske datoteke za pregledovanje
- Poveča matematične operacije valovne oblike, kot so seštevanje, odštevanje, množenje in funkcija FFT za analizo valovne oblike na visoki ravni
Parametri
| Kanali | 4 |
| Povezanost | 100MHz |
| Čas dviga | ≤3,5ns |
| Maksimalna frekvenca vzorčenja | 1Gbps |
| Vhodna upornost | 1MΩ±1,5 % |
| Globina shranjevanja | 10M |
| Število bitov vzorčenja | 8 bitov |
| Vertikalna natančnost | 3 % |
| Vertikalna prestava | 5mV~10V |
| Invertiranje | Podpora |
| Kanalno vezano | Napetostni, enosmerni, izmenični tok |
| Časovna osnovna prestava | 1ns-1ks |
| Točnost časovne baze | 20ppm |
| Način vzorčenja | Normalno |
| Dekodiranje vodila CANBus | CAN, LIN |
| Vrsta sprožilca | Širina impulza, pulza širina |
| Način sprožitve | Normalno, samodejno in enkratno SEQ |
| Sklopka sprožilca | DC, zavrnitev hrupa |
| Math | Dvojni valovniFFT |
| Prikazovanje | YT, povečava, prevračanje |
| Način valjanja | 200ms/div - 1000s/div |
| Automatska konfiguracija | Podpora |
| Automatsko merjenje | 23 |
| Kurzor | Horizontalni kazalec, Vertikalni kazalec |
| Powered by | USB priključek, DC IN priključek |
| Metoda prenosa podatkov | USB |
| Možnosti konfiguracije vozila | Vodila, senzorji, aktuatorji, vžig |
| Temperatura delovanja | 0 ℃ - 50 ℃ |
| Območje napajanja | USB: 5V/1A DC: 12V/24V |
| Skladnost | Jeden APP je lahko združljiv z več ločljivostmi tabličnih računalnikov |
| Geste na več dotikov | Podpira dvotočkovni dotik, obliko vala lahko povečate ali pomanjšate navpično ali vodoravno |
| Nadgradnja strojne programske opreme | Podpira spletno nadgradnjo |
| Spodbujevalnik | More se uporabljati običajno med običajnim čakanjem na sprožilec. |
| Demonstracijska funkcija | Asi |
| Deljeni zaslon | Asi |
| Frekvenca vzorčenja | Jednokanalno 1G/s, dvokanalno 500M/s, večkanalno 250M/s |
| Čas začetka | približno 16 s |
| Potrošnja energije | približno 7,5 W |

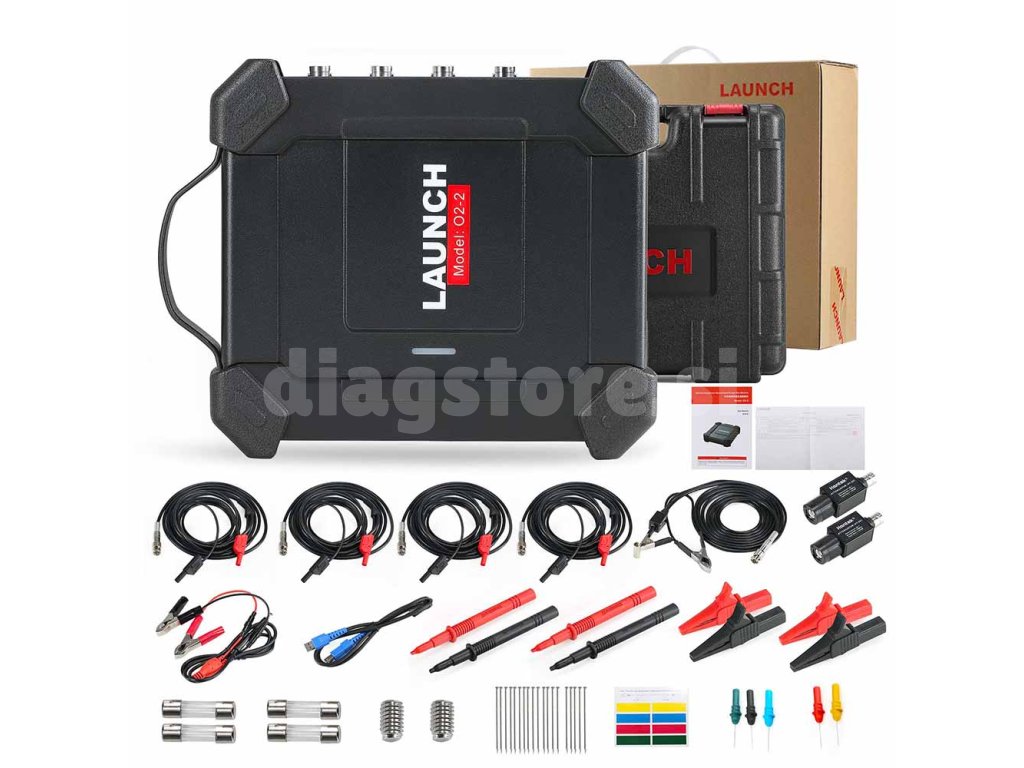

Vsebina paketa
- Polje za obseg O2-2
- HT 30 preskusnih linij (4 kosi)
- HT25 sekundarna vžigalna cev
- kabel za pripenjanje baterije
- kabel USB
- HT201 atenuator (2 kosa)
- igle za prebadanje (20 kosov)
- multimeterske sonde (2 para)
- krokodilske sponke (2 para)
- barvne 4 ženske sonde (5 kosov)
- zaviralne varovalke 5x20 mm (4 kosi)
- vijačna glava (2 kosa)
- uporabniški priročnik
