Launch S2-2 Sensor Box

Product detailed description

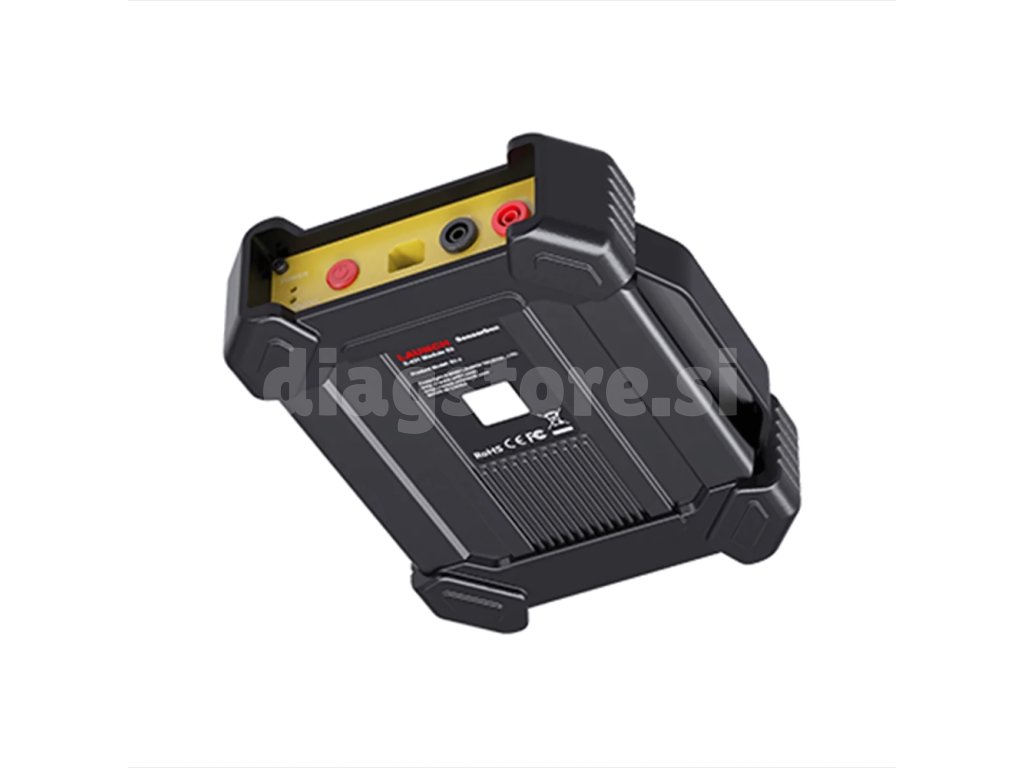

Launch S2-2 Sensor Box je modul, posebej zasnovan za diagnosticiranje, testiranje in simuliranje večine okvar senzorjev v vozilu. Z njegovo pomočjo lahko uporabniki enostavno in hitro diagnosticirajo in simulirajo senzor za hitro odpravljanje napak v krmilni enoti. Ureditev podpira tudi funkcije multimetra. S to funkcijo lahko uporabniki preizkušajo napetost, upornost in kapacitivnost. Modula ni mogoče uporabljati samostojno, uporabljati ga je treba skupaj z diagnostičnimi orodji Launch, ki so združljiva s tem modulom, kot so CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Glavne funkcije

• Preveri, ali ECU deluje ali ne
• Podpira ročni vnos podatkov o napredku.
• Simuliranje delovnega stanja senzorjev brez zamenjave delov
• Simulirati nekatere posebne delovne pogoje senzorjev brez zamenjave delov
• Mogoče ga je uporabljati kot multimeter za merjenje upornosti, napetosti AC/DC, kapacitivnosti, frekvence in impulznih signalov itd.
• Z enim klikom vstopite v intuitivni meni senzorja, aktuatorja, definirane/izrisane valovne oblike, časovne valovne oblike, multimetra in sistemskih nastavitev
• Merjenje frekvence

Senzor

Instrument je opremljen s funkcijo "Senzor", ki je namenjena merjenju in določanju časa. Uporablja se za simulacijo vhodnih signalov elektronskega nadzornega sistema avtomobila, avtomobilski računalnik pa glede na te parametre prilagodi stanje delovanja motorja.

Povezava na akcijo

Uporablja se za simulacijo izhodnega krmilnega signala elektronskega krmilnega sistema avtomobila za oceno delovnih pogojev aktuatorjev avtomobila.

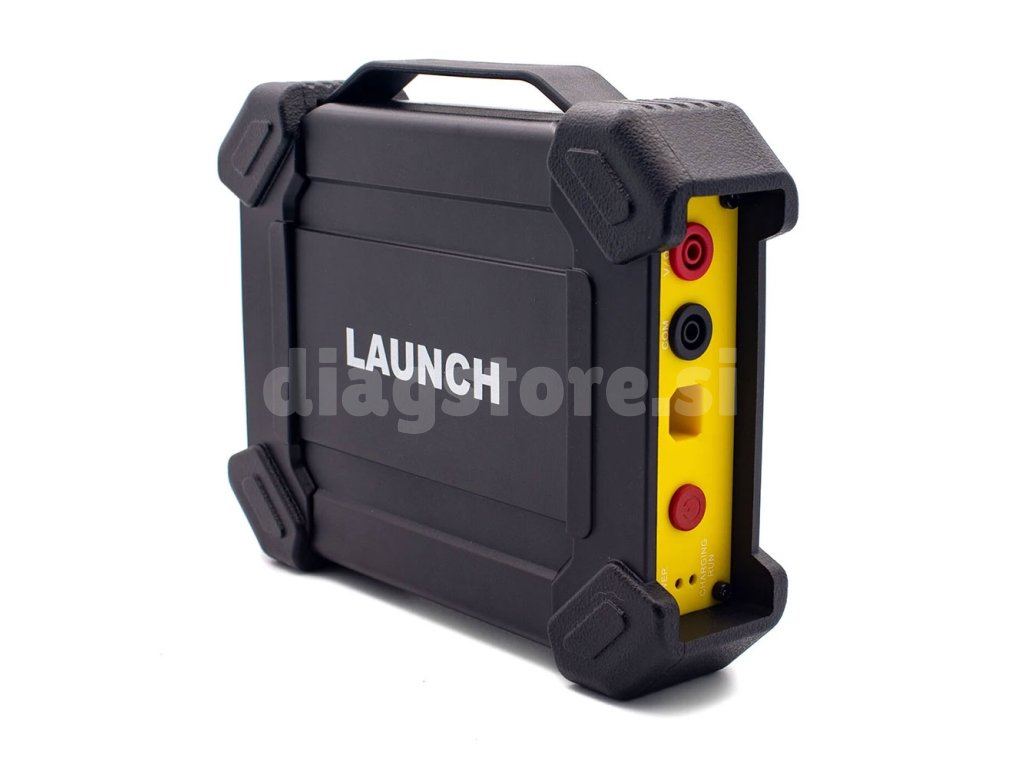

Multimeter

S to funkcijo lahko uporabniki preizkušajo napetost, upornost in kapacitivnost.

Parametri

• Valovna oblika: Izbirate lahko med 9 valovnimi oblikami: sinusni val naprej, sinusni val nazaj, kvadratni val naprej, kvadratni val nazaj, srednja napetost, ravna črta, ravna črta visoke/nizke napetosti, trikotni val in trapezoidni val.
• Frekvenca: Nastavite frekvenco izbrane valovne oblike.
• Amplituda: Nastavite amplitudo izbrane valovne oblike.
• Offset (Odmik): Nastavite odmik izbrane valovne oblike.
• Faza: Nastavite fazo izbrane valovne oblike.
• Duty cycle: Nastavite delovni cikel izbrane valovne oblike.
• Signal Sync: Lahko povzroči, da CH1 in CH2 hkrati oddajata signale.

Ručno upodabljanje

• Skupno število sličic: 1-3 (neobvezno). Določa skupno število izhodnih točk
.
• Na splošno je ena valovna oblika sestavljena iz 100 točk. Vrednosti 1-3 pomenijo, da lahko za ustvarjanje valovne oblike izberete 100, 200 ali 300 točk.
• Urejanje okvirja: uporablja se za urejanje okvirja: Uredite lahko en okvir ali pa uredite vse
.
• Valovna oblika: Slika 1: Izberete lahko prednastavljeno valovno obliko in jo postavite v območje za ročno risanje.
• Frekvenca: Če želite prikazati valovno dolžino, lahko uporabite Frekvenca: frekvenca enega okvirja (za izpis 3 okvirjev je skupna frekvenca nastavljena na frekvenca/3).
• Amplituda: Amplituda izhodne valovne oblike
• Shift (Premik): Premik izhodne valovne oblike
.
• Časovni potek: Ta funkcija se uporablja za prilagajanje časovnega poteka (ročična gred + odmična gred) motorja.

Tehnični parametri

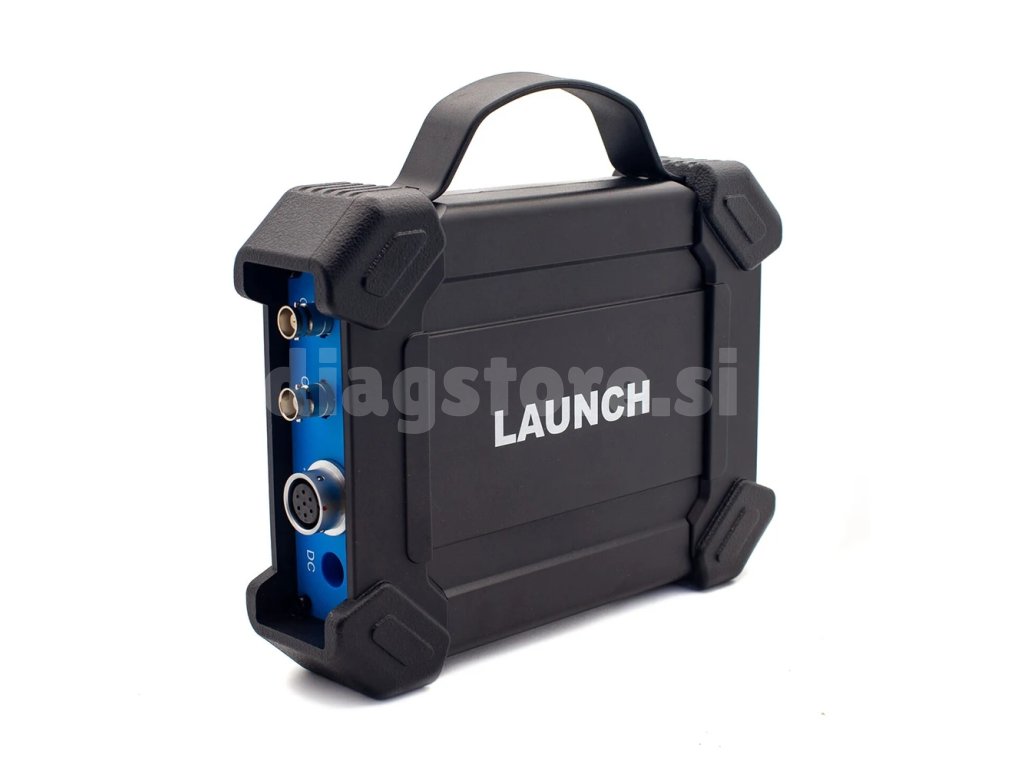

Senzorski modul

• Število kanalov: 2
• Točnost: 1
• Amplitudno območje: 1,5 % (1,5 %) 1: 0 - 20 V
• Maksimalni izhodni tok: 20 mA
• Predhodno določeno frekvenčno območje: 0 - 20 kHz
.
• Frekvenca impulza kvadratnega signala: 0 - 15 kHz
• Deložilni cikel kvadratnega signala: 0 - 100 %
.
• Napajanje: izhod simulatorja senzorja/max. tok 20 mA (izhod se napaja iz baterije) - elektromagnetni pogon, tuljave za vžig/izhodni tok 2A (zunanje napajanje)
• USB: USB2.0 tipa B (s funkcijo polnjenja in napajanja/5V)
.
• podpora simulacije enosmerne napetosti
• Podpira simulacijo fiksne frekvence
• Podpira simulacijo vnaprej določenih oblik valovanja
• Podpira simulacijo ročno narisanih oblik valovanja
• Vmesnik generatorja signalov: 2
• Port za zunanje napajanje: 1
Priključek za zunanji napajalnik: 1
• Solenoidni vmesnik: 1
Stikalo za priključitev na signal: 1
• Vmesnik za več merilnikov: 2
• Zdravljenje z delovno temperaturo: 1: 0 °C - 50 °C
• Temperatura shranjevanja: -30 °C - 70 °C

Multimeter

• Napetost enosmernega toka: 0 V - 700 V
• Napetost izmeničnega toka: 0 V - 700 V
• Odpornost: 0 Ω - 40 MΩ
• Kapacitivnost: (največji čas merjenja 30 s)
.
• Dioda: 0 V - 1,5 V
• Odkrivanje neprekinjenosti: Zvoki pod 30 Ω
.

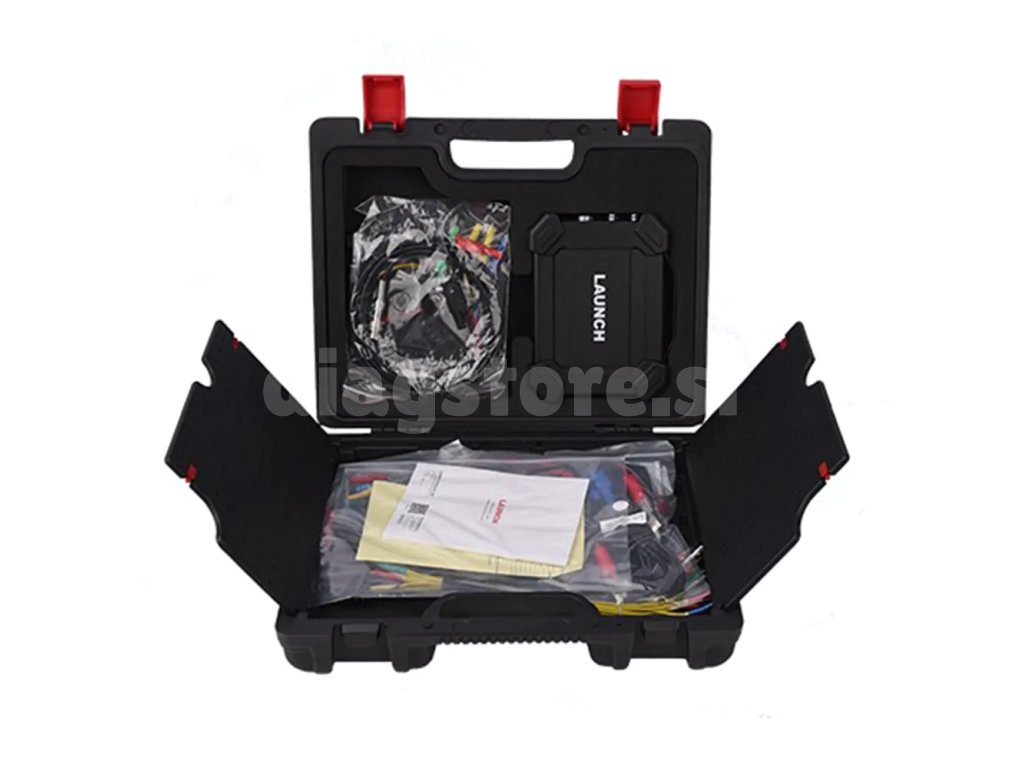

Vsebina paketa

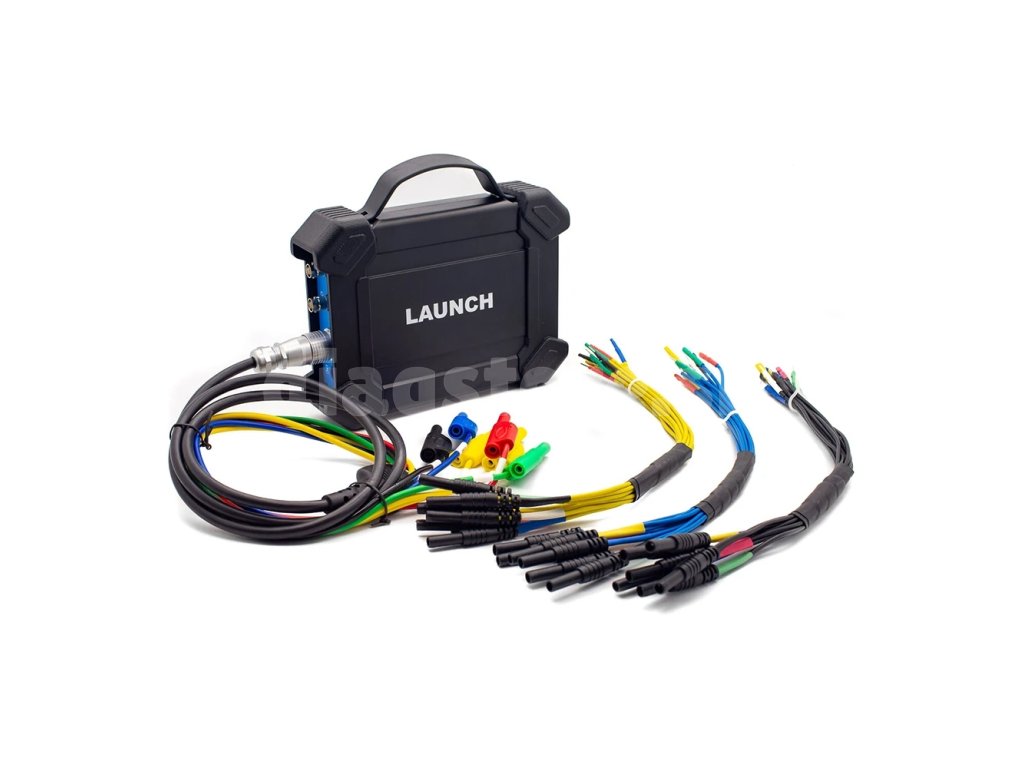

• Launch S2-2
• 2x merilni vodi HT30
• 7-pinski vmesniški adapterski kabel
• kabel z baterijskimi priključki
• kabel USB
• 3x 6-stranski razdelilni kabel
• 2x multimetrsko testno pero (črno + rdeče)
• nabor sond s kljuko
• napajalnik
