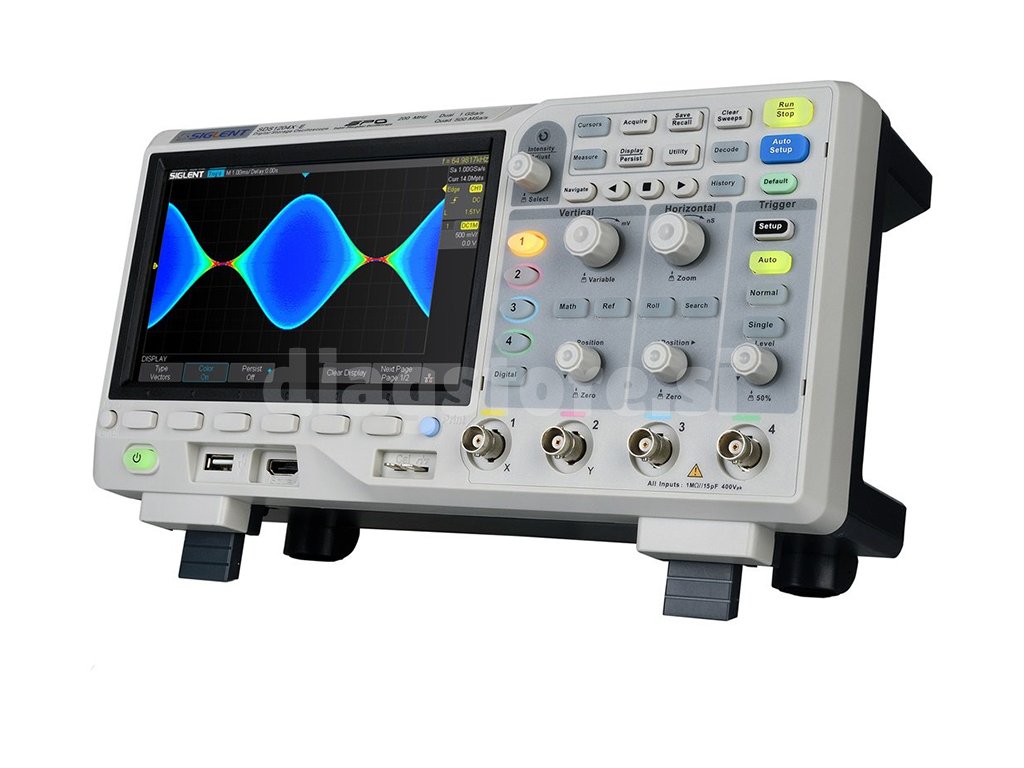

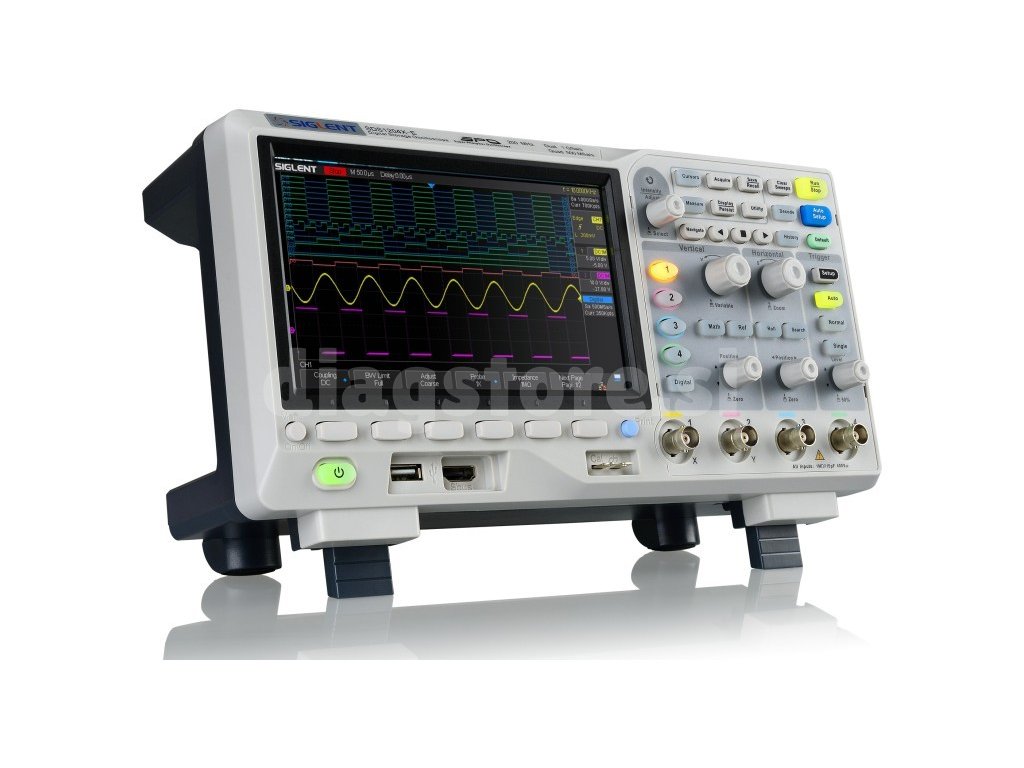

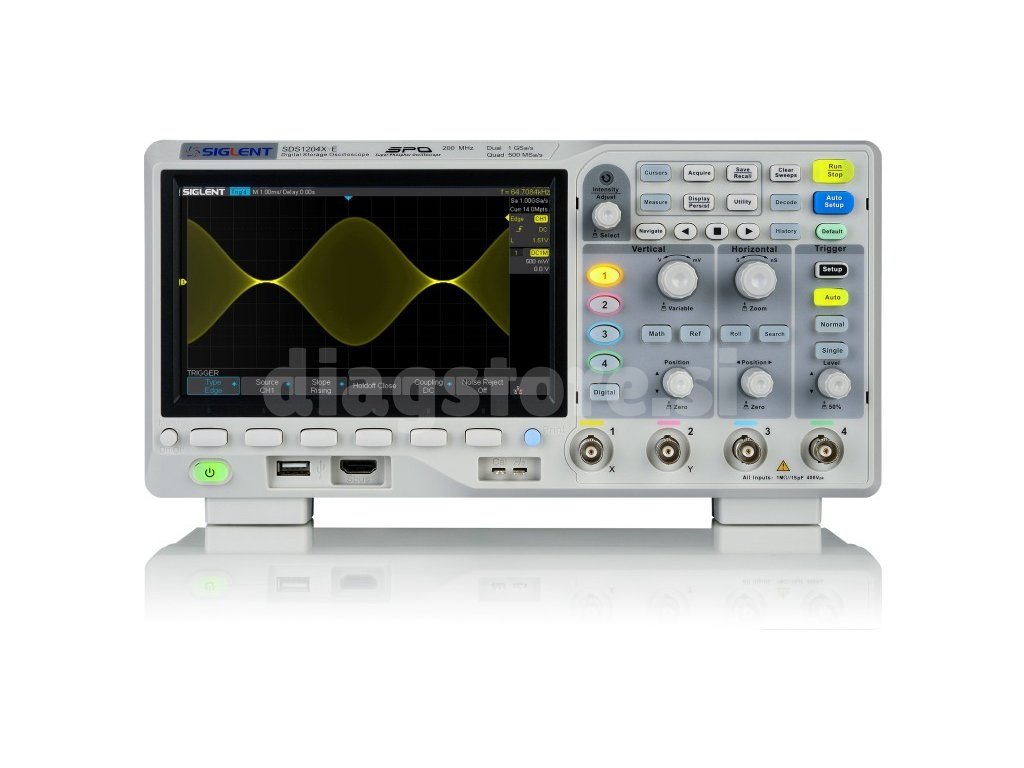

4-kanalni osciloskop Siglent SDS1104X-E
Code: 1215Product detailed description
To je štirikanalni model iz serije "SDS1100X-E", ki lahko hkrati meri do dva kanala. Sonda ima dva ADC, zato lahko hkrati meri na dveh kanalih brez izgube hitrosti vzorčenja. Če so aktivni vsi kanali, ima sonda še vedno 500MS/s na kanal. Z novo posodobitvijo programske opreme je bila dodana funkcija "beleženje podatkov" , ki omogoča merjenje in beleženje vzorcev s hitrostjo do 1 kSa/s več ur naenkrat ali več dni. Ta model ima prepustnost do 100Mhz in 14Mpts na dveh aktivnih kanalih ali 7Mpts na štirih aktivnih kanalih.
Superfospor
Osciloskop ima tehnologijo "Super Phospor", ki zagotavlja visoko jasnost signala in zelo nizek šum. S to tehnologijo je potrebnih le 500 µV na vejo. Ta tehnologija vključuje tudi neprekinjen prenos signala neodvisno od procesorja ali zaslona, s čimer zazna napake, ki v običajnem območju niso vidne. Standardno je vključena tudi sonda, ki lahko dekodira signale v območjih l2C, SPI, UART, RS232, CAN in LIN.
Opcijska dodatna oprema
Za ta model je mogoče po želji naročiti generator funkcij, ki razširi območje s 25MHz in 16-kanalnim logičnim analizatorjem. To razširitev lahko kadar koli priključite prek vmesnika USB.Sondo lahko povežete tudi z internetom prek z uporabo internetnega kabla ali ključa WiFi, ki ga lahko prav tako kupite kot dodatno možnost. To omogoča upravljanje sonde prek spletnega vmesnika. Sondo je mogoče krmiliti tudi prek ukazov SCPI. Za individualno ponudbo se obrnite na nas.
<
Specifikacije
| Širina pasu | 100 MHz |
| Kanali | 4 |
| Pamet | 7 Mpts na kanal (pri uporabi 4 kanalov) 14 Mpts na kanal (pri uporabi 2 kanalov) |
| Vertikalna lestvica | 500 µV/div - 10 V/div |
| Horizontalna lestvica | 1 ns/div - 100 s/div |
| Slabljenje sonde | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Frekvenčna stopnja posodabljanja |
100 000 wfm/s (običajno), 400 000 wfm/s (zaporedni način) |
| Triger types | Mejni, naklon, širina impulza, okno, vzvratno, interval, zatemnitev, vzorec, video |

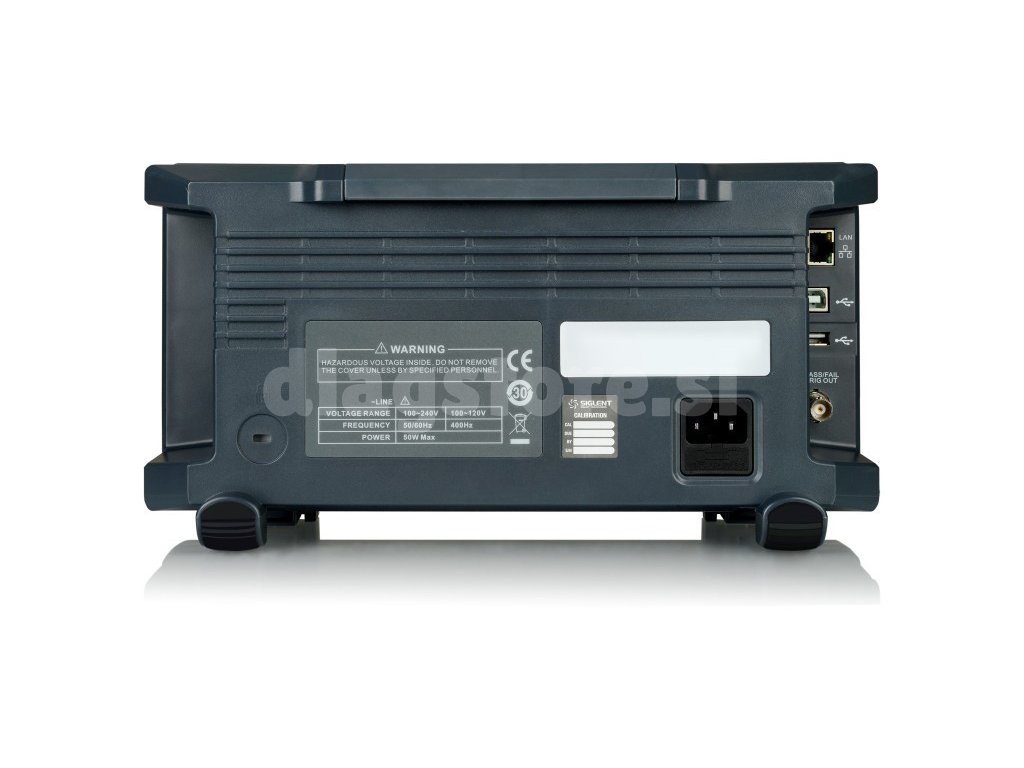

| Povezava | Gostitelj USB, naprava USB, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi prek ključa |
| Možnosti dekodiranja | IIC, SPI, UART/RS232, CAN, LIN |
| Pogled | 7-palčni zaslon TFT LCD (800 × 400) |
| Meritve | 325 x 176 x 295 mm |
| Teža | 2,5 kg (3,5 kg skupaj s škatlo) |
Vsebina paketa
- Siglent SDS1104X-E osciloskop
- Kabel USB
- 4 pasivne sonde
- certifikat
- napajalni kabel
- priročnik
