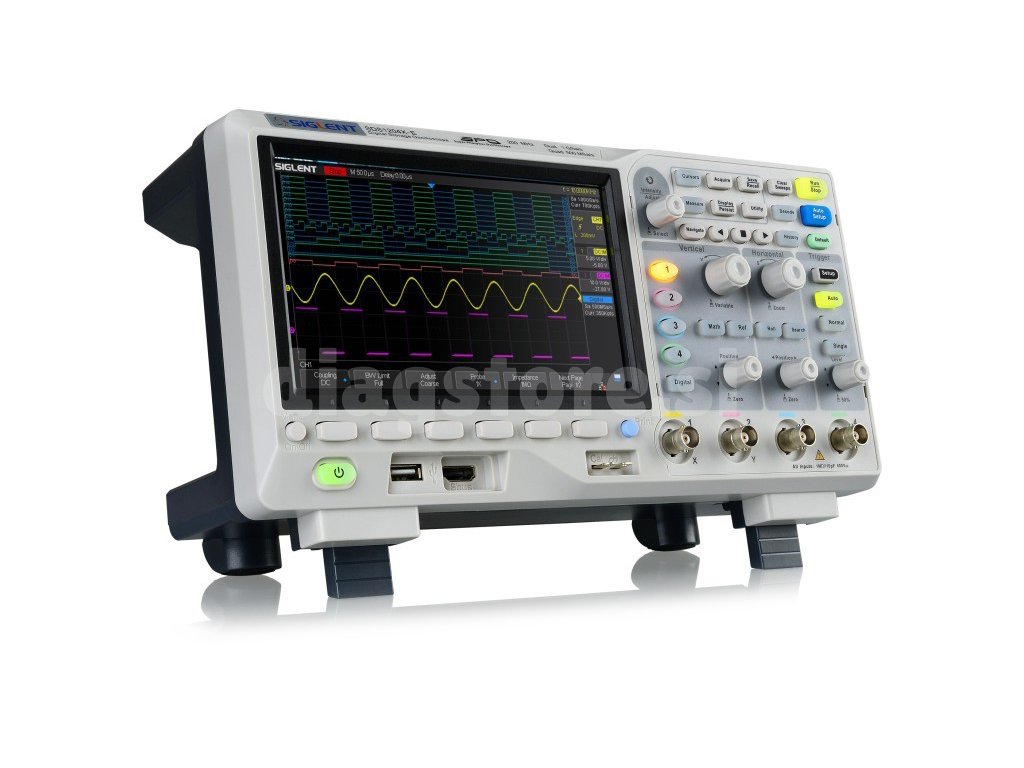

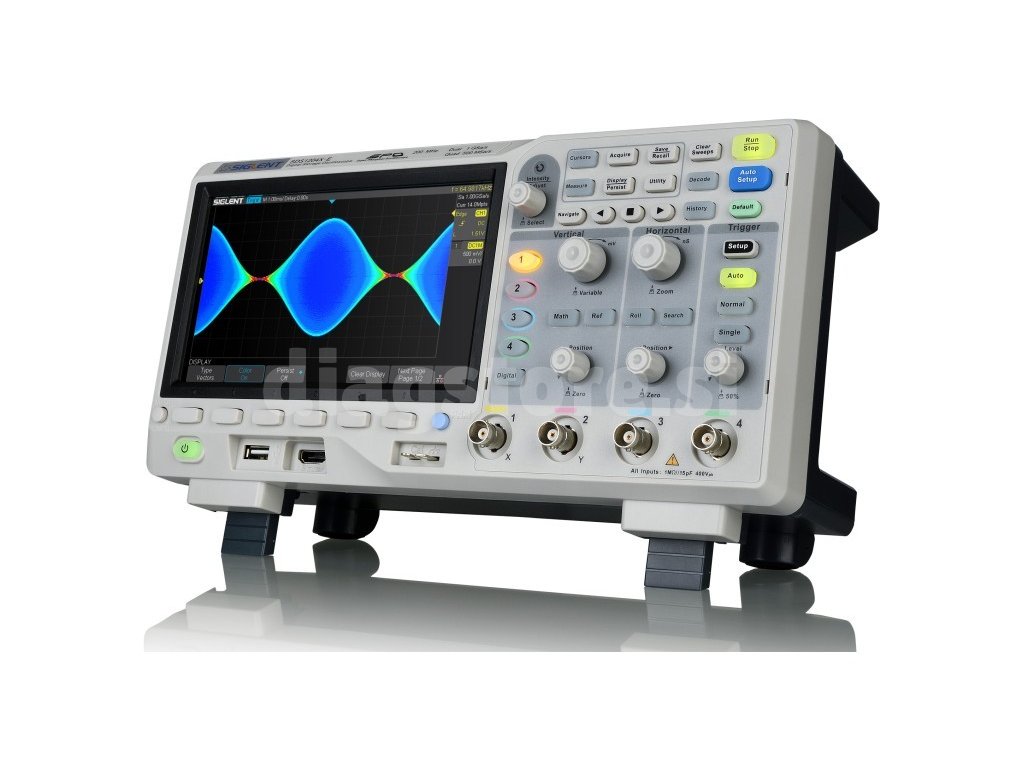

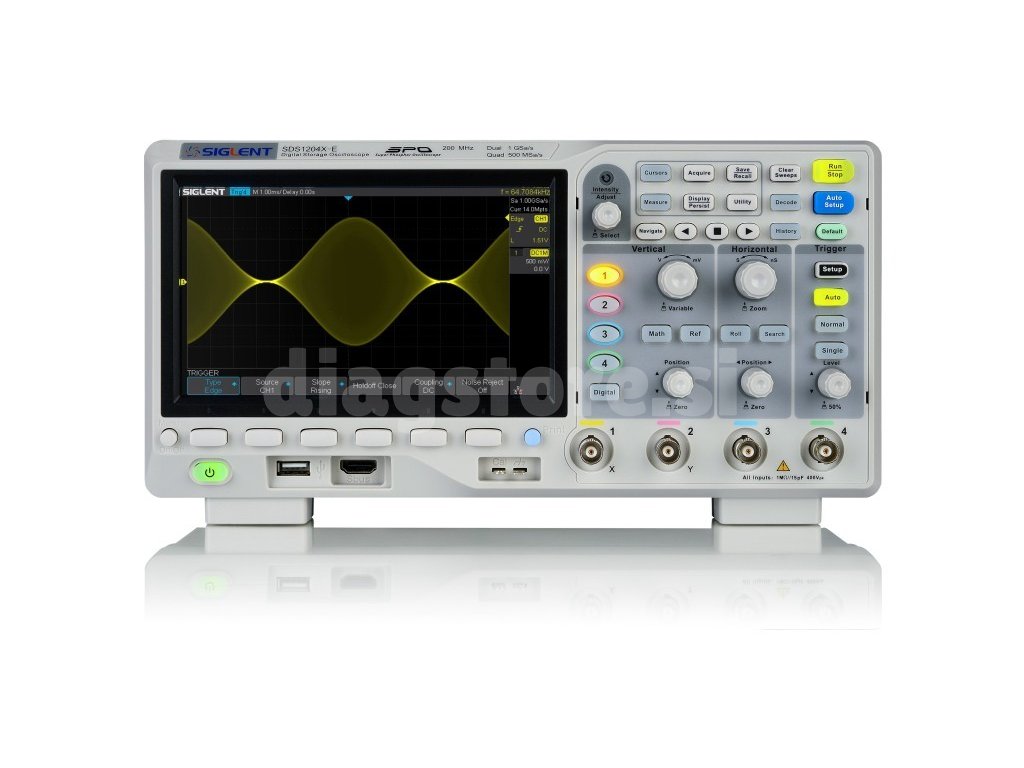

4-kanalni osciloskop Siglent SDS1204X-E
Code: 1212Product detailed description
Sonda SDS1204X-E je štirikanalni model iz serije "SDS1200X-E", ki lahko hkrati meri na največ dveh kanalih. Sonda ima dva ADC, zato lahko hkrati meri na dveh kanalih brez izgube hitrosti vzorčenja. Če so aktivni vsi kanali, ima sonda še vedno 500MS/s na kanal. Ta model ima prepustnost do 200Mhz in 14Mps na štirih aktivnih kanalih.
Superfospor
Osciloskop ima tehnologijo "Super Phospor", ki zagotavlja visoko jasnost signala in zelo nizek šum. S to tehnologijo je potrebnih le 500 µV na vejo. Ta tehnologija vključuje tudi neprekinjen prenos signala neodvisno od procesorja ali zaslona, s čimer zazna napake, ki v običajnem območju niso vidne. Standardno je vključena tudi sonda, ki lahko dekodira signale v območjih l2C, SPI, UART, RS232, CAN in LIN.
Opcijska dodatna oprema
Za ta model lahko po želji naročite funkcijski generator za razširitev območja s 25MHz in 16-kanalnim logičnim analizatorjem. To razširitev lahko kadar koli priključite prek vmesnika USB.Sondo lahko povežete tudi z internetom prek internetnega kabla ali WiFi ključa, ki ga lahko prav tako kupite kot dodatno možnost. To omogoča upravljanje merilne naprave prek spletnega vmesnika. Sondo je mogoče navaditi tudi prek ukazov SCPI. Za individualno ponudbo se obrnite na naš kontakt.
Specifikacije
| Širina pasu | 200 MHz |
| Kanali | 4 |
| Pamet | 14 Mpts na kanal |
| Vertikalna lestvica | 500 µV/div - 10 V/div |
| Horizontalna lestvica | 1 ns/div - 100 s/div |
| Slabljenje sonde | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Frekvenčna stopnja posodabljanja |
100 000 wfm/s (običajno), 400 000 wfm/s (zaporedni način) |
| Triger types | Mejni, naklon, širina impulza, okno, vzvratno, interval, zatemnitev, vzorec, video |

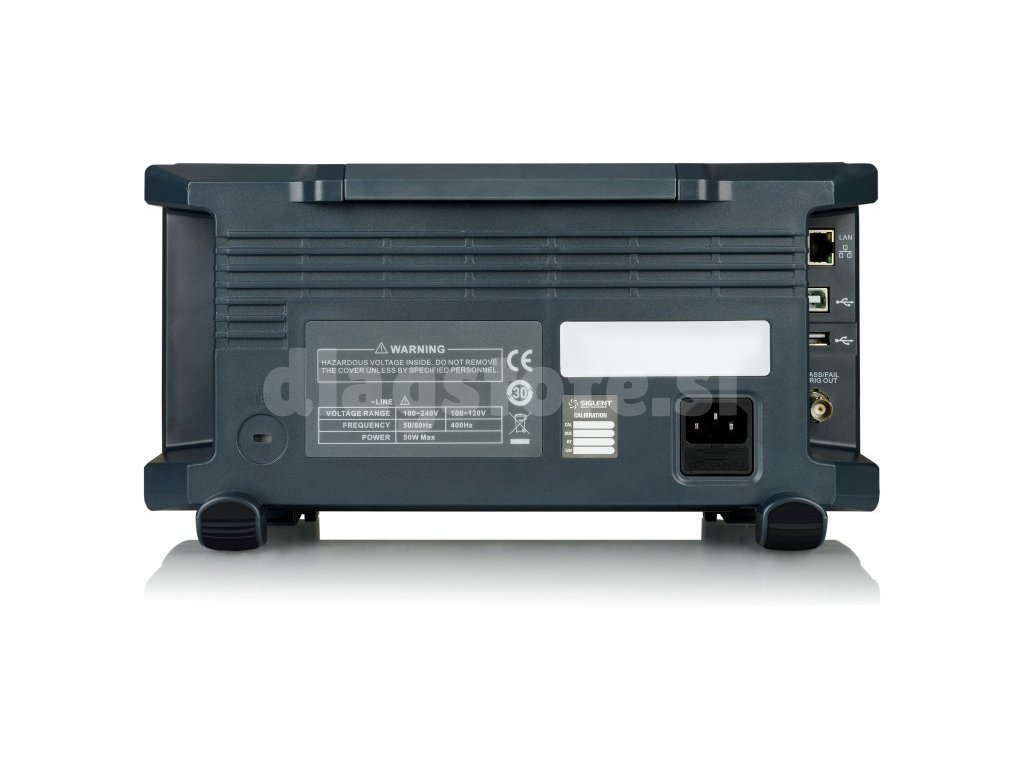

| Povezava | Gostitelj USB, naprava USB, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi prek ključa |
| Možnosti dekodiranja | IIC, SPI, UART/RS232, CAN, LIN |
| Pogled | 7-palčni zaslon TFT LCD (800x480) |
| Razsežnosti | 325 x 176 x 295 mm |
| Teža | 2,5 kg (3,5 kg skupaj s škatlo) |
Vsebina paketa
- Siglent SDS1204X-E osciloskop
- Kabel USB
- 4 pasivne sonde
- certifikat
- napajalni kabel
- priročnik
